Какие данные поступают в контроллер

ЭБУ “Приоры” работает в режиме непрерывного считывания информации с датчиков. На основе этих сведений компьютером принимаются решения об изменении режимов работы систем двигателя. Виды данных, поступающих в контроллер, следующие:

  • электрическое напряжение в сети автомобиля;
  • наличие детонации в камерах сгорания;
  • скорость автомобиля;
  • температура системы охлаждения;
  • количество кислорода в выхлопных газах;
  • расход воздуха;
  • температура воздуха, поступающего во впускной коллектор;
  • положение распределительного и коленчатого валов;
  • положение дросселя.

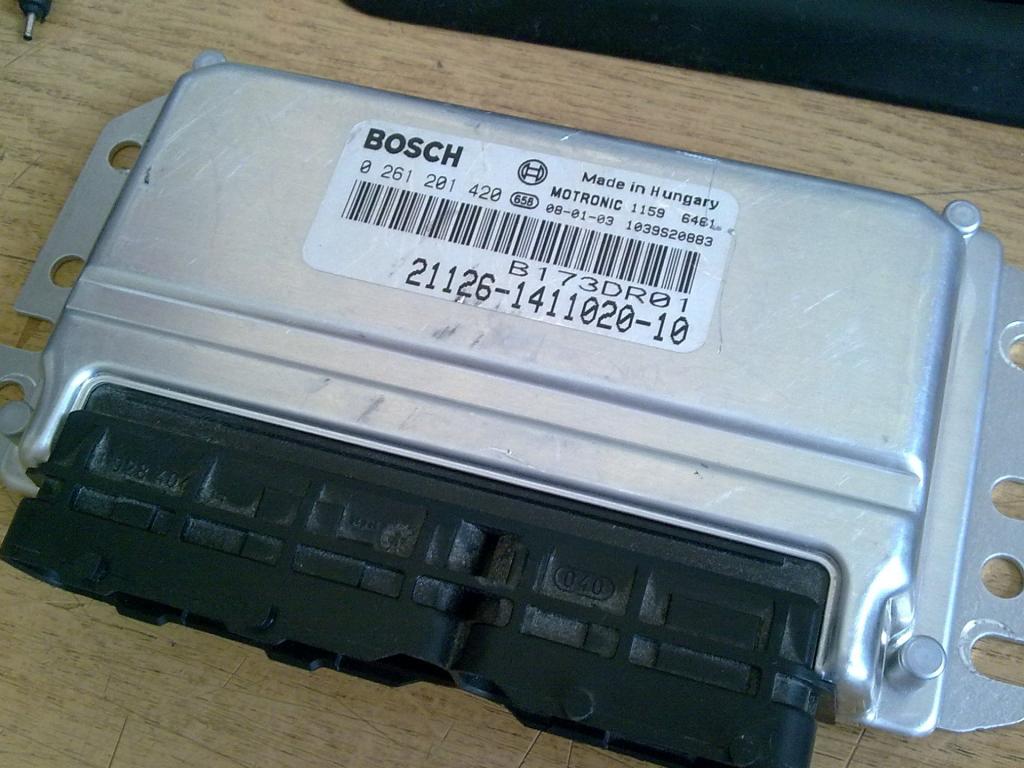

ЭБУ фирмы Bosch

Расположение диагностического разъема

На автомобилях Лада Приора диагностический разъем находится за бардачком (вещевым или перчаточным ящиком) на задней стенке с левой стороны. Для получения доступа к разъему следует открыть бардачок. Затем вывести фиксаторы бардачка из зацепления и опустить его вниз.

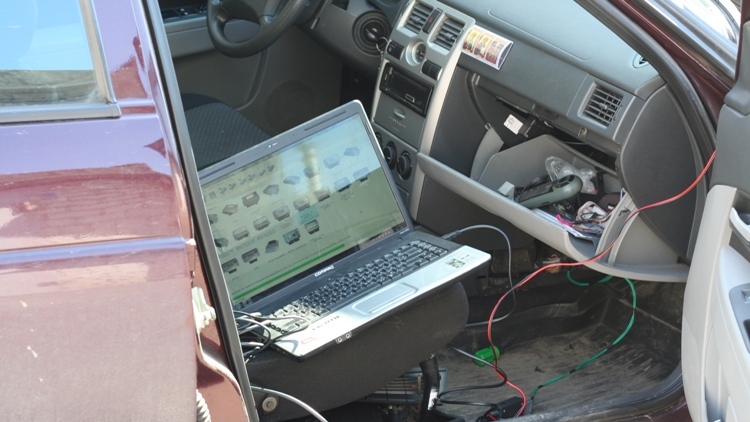

снять бардачок лада приорагде находится диагностический разъем на приоре

Чем управляет контроллер

После обработки информации ЭБУ “Лады-Приоры” вносит корректировки работу следующих механизмов:

  • системы зажигания;
  • системы охлаждения – управляет работой вентилятора;
  • топливной системы (работа форсунок и топливного насоса);
  • системы управления климатом салона (режимы работы кондиционера);
  • системы улавливания паров в выхлопных газах;

Управление происходит путем замыкания выходных цепей через выходные транзисторы.

Где находится ЭБУ и как заменить?

Эбу на Приоре находится под панелью приборов с правой стороны. Чтобы добраться до блока управления двигателем, необходимо снять пластиковую заглушку тоннеля пола у ног переднего пассажира. Именно за ней располагается контроллер, что видно хорошо на приведенном ниже фото.


Для того, чтобы заменить (снять) мозги на Приоре, понадобится следующий инструмент:

  • головка на 10 мм
  • удлинитель
  • трещотка или вороток

ЭБУ “Приоры”: характеристики, фото, где находится

Контроль над работой двигателя автомобиля ВАЗ-2170 “Priora” осуществляется при помощи электронного блока управления (ЭБУ). Также он отслеживает выполнение норм экологической безопасности “Евро 3”, “Евро 4” и реализует обратную связь при помощи диагностического разъема OBD-II.

Системы самостоятельной диагностики

Как любой компьютер, ЭБУ “Приоры” имеет обратную связь с пользователем.

Чип-тюнинг ЭБУ

Водитель узнает о неполадках при помощи сигнальных кодов, которые можно увидеть двумя способами: при помощи дополнительного бортового компьютера, подключаемого к диагностическому разъему, и на панели приборов после совершения нехитрых манипуляций.

Для самостоятельной диагностики можно устанавливать следующие устройства:

  1. Штат X 1 P Приора. Небольшой прибор, вставляющийся на место стандартной кнопки. Имеет дисплей-LED с 3 знаками. Кроме функции диагностики по 30 параметрам, позволяет прогревать свечи в холодный период, самостоятельно регулировать температуру включения вентилятора системы охлаждения, сбрасывать ошибки двигателя.
  2. Приора Штат Matrix. Более серьезный бортовой компьютер. Ставится на место штатных часов и имеет графический дисплей 128 х 32 пикселя.
    бортовой компьютер

    Кроме функций, перечисленных у предыдущего компьютера, устройство может работать с газобаллонным оборудованием, считывая расход газа. Функция “Форсаж” позволяет не только сбрасывать ошибки двигателя, но и откатывать контроллер до заводского состояния, тем самым его реанимируя. После задействования этой опции, включится режим ЭБУ “Приоры”, какой был установлен на заводе. Также этот БК имеет возможность обновления программного обеспечения.

  3. Multitronics C-900. Универсальный бортовой компьютер. Может устанавливаться в разные места. Обладает огромными возможностями как в диагностике, так и регулировках. Подходит к большому перечню автомобилей. Имеет ЖК-дисплей 480 х 800 пикселей и возможность изменения настроек непосредственно с домашнего ПК.

Как выполнить диагностику при помощи штатного бортового компьютера

При отсутствии дополнительных средств диагностики ошибки, которые считывает ЭБУ “Приоры”, можно вывести на панель приборов штатным способом. Для этого нужно:

  1. Удерживая кнопку сброса пробега, включить зажигание. После нажатия в течение 4 секунд панель приборов приходит в движение (загораются все индикаторы, стрелки приборов несколько раз поворачиваются вокруг оси, ЖК-табло включает все регистры). Это говорит о том, что включился режим самодиагностики.
  2. На правом подрулевом переключателе кнопкой Reset выбирается положение показа версии прошивки, кода ошибок, сброса ошибок.

Если нужно избавиться от ошибки двигателя, в режиме сброса следует нажать Reset, и удерживать кнопку в таком положении в течение 3 секунд.

Комментарии

Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

Как заменить ЭБУ “Приоры”

Причин для замены контроллера может быть множество: желание установить другую модель, которая может работать с более эффективными прошивками, выход из строя, некорректная работа.

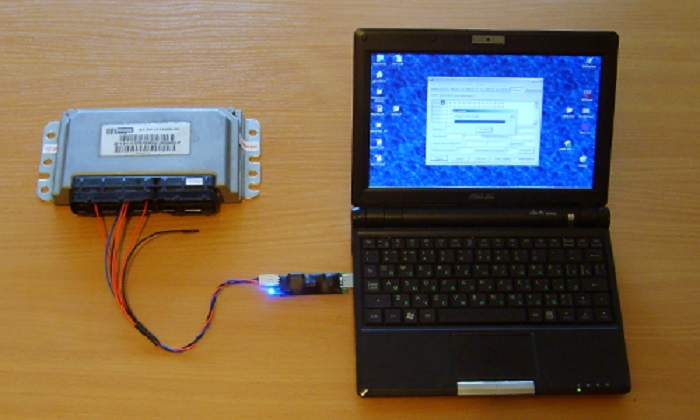

замена программного обеспечения ЭБУ

Узнать, какое ЭБУ на “Приоре”, можно методом диагностики, либо по идентификатору прошивки, который можно сверить на специальном сайте. На автомобилях устанавливаются контроллеры Bosch М 10 и «Январь-7».

Для того чтобы поменять ЭБУ, нужно сделать следующее:

  1. Отключить бортовую систему от аккумуляторной батареи. Для этого достаточно снять минусовую клемму.
  2. Демонтировать пластиковую облицовку тоннеля с правой стороны.
  3. Сдвинуть до упора скобу, фиксирующую разъем с пучком проводов.
  4. Вынуть колодку с проводами.
  5. Отвернуть 2 гайки в месте, где ЭБУ “Приоры” крепится к кронштейну.
  6. Приподняв контроллер вверх, вынуть его через правую сторону.

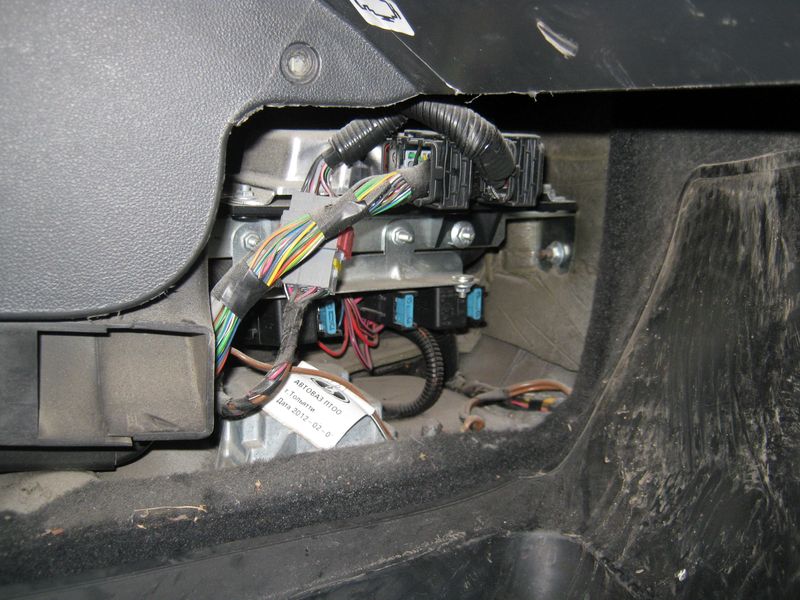

место, где располагается контроллер

Как видно из описания, процедура очень простая и не занимает более 5-10 минут. Установка происходит в обратном порядке.

FakeHeader

Comments 17

а правда что теперь Bosch теперь тоже шьют онлайн?

по логам можно любой откатать!

У тебя е-газ, чтобы поставить январь надо переходить на трос вместе половиной проводки

+100 По этому проще купить приблуду под название шпора для Приор с е-газ.

Шпора тоже толков не прибавит, лучше к тюнерам и прошится под е-2

шпора просто больше дроссель открывает, так что в полик будет ехать одинаково

В основном проблема е газа в том что педаль газа не информативна, это решается шпорой!что б ехала, нужно переходить на мех дрос с январем но стоят эти 10 кобыл того)

Лучше вообще ездить как сейчас и не парится, она и так едет неплохо

Ну всегда со временем становится мало)))

Купить биммер 4.5 литровый)))

У тебя е-газ, чтобы поставить январь надо переходить на трос вместе половиной проводки

у меня заменен выхлоп с 1 датчиком кислорода… мне в любом случае надо прошивать или менять… если январь под е газ не подходит что тогда делать?

езжай к тюнерам и прошейся под евро 2, и пободрей будет, и 2-ой датчик кислорода выкинешь

дак а на что шиться?

Ледакол, адакт, паулюс, ммк, — кого что устраивает

дак а на что шиться?

Меня лично Паулюс устрайвает рекомендую.

Согласен полностью с Maloy769. Паулюс отличные прошивки делает! Только нужно найти официального представителя «Паулюса», чтобы настоящую программу «залили».

Товарищ ошибся и имел ввиду не Январь а…российский аналог Boscha Me17.9.7 То есть М75. Для неКановых авто это М75 21126-…-42 Для Кановых это М75 21126-…-47. Но… В такой замене нет никакого смысла. И разницы. Прошивка под Евро-2 решит ВСЕ проблемы. Проверено и на себе и на многих других авто. От Паулюса прошивка и тяги прибавляет и обороты 6800 и расход даже на скорости 150-160 не поднимается выше 7.4-7.5 л на сотню. (опять скажу – проверено на многих авто) . Даже на нашей Приоре с пробегом более 100 т.км… Реакция на нажатие педали сразу становится мгновенной. А переделка на трос. Куча денежных затрат и ручного труда… Менять ЭБУ, проводку ЭСУД и дроссельный узел, покупать ДПДЗ и РХХ. И зачем ? Вosch 17.9.7 намного умнее Января…И лучше в разы. А М75 его (Боша 17.9.7) практически полный аналог. Разница между ними лишь в том что ЧИТАТЬ флэш и работать с еепромом М 75 позволяет без разборки. А Бош надо разбирать. Писать же прошивку без разборки можно и в Бош.
