Что такое дифференциал и как он работает

AUTO.RIA – Как устроены различные виды дифференциалов и каковы принципы их работы.

Дифференциал как часть трансмиссии

Дифференциал в автомобиле  —  это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

межколёсный дифференциалВедуший мост с дифференциалом в разрезе

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения – механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) – нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними  в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

  1. Передний привод – картер коробки передач.
  2. Задний привод – корпус ведущего моста.
  3. Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы.  Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Пробуксовка в таких условиях часто приводила к  авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

Что такое дифференциал и для чего он нужен

При повороте колеса автомобиля проходят различный путь. Это приводит к сильному износу шин, пробуксовке и к ухудшению управляемости машины. Дифференциал нужен, чтобы компенсировать разность угловых скоростей колес.

На некоторых автомобилях этого узла нет. Зачем нужен дифференциал, если, например, каждое из ведущих колес на машине имеет отдельный двигатель? Если допустима пробуксовка колес (например, в раллийных автомобилях), узел заваривается.

Где находится дифференциал

Дифференциалы находятся под днищем автомобиля, а само расположение отличается в зависимости от конструкции машины.

  • Если машина имеет задний привод, то дифференциал стоит в картере заднего моста.
  • Если автомобиль переднеприводный, то дифференциал стоит в картере коробки передач.
  • В полноприводной машине, дифференциал стоит в картере обоих мостов и в раздаточной коробке.

Как устроен дифференциал

Что такое дифференциалПринципиальная схема дифференциала

Узел работает как планетарный редуктор. Принципиальное устройство дифференциала: шестерни полуосей (5) и сателлитов (4) размещены в чашке (3). Чашка (корпус) жестко соединена с ведомой шестерней (2), которая принимает крутящий момент от ведущей шестерни главной передачи (1). Корпус передает вращение посредством сателлитов полуосям, вращающим ведущие колеса. Разные угловые скорости обеспечиваются благодаря работе сателлитов. Величина крутящего момента остается неизменной.

Механический дифференциал «торсен»

С ходу стоит отметить, что «торсен» – не фамилия шведского изобретателя, а сокращение от слов Torque Sensitive и потому не склоняется. Его устройство настолько сложное, что рассказывать о нем бесперспективно, а лучше сразу посмотреть видео.Этот полностью механический дифференциал на определенном этапе (например, при распределении тяги в соотношении 80:20) блокируется и не дает передать весь крутящий момент на проскальзывающую ось.

В силу своей природы срабатывает «торсен» мгновенно и точно так же «отпускает», за что полюбился некоторым производителям: к примеру, несколько поколений Audi quattro и последняя версия Mitsubishi SuperSelect используют именно его. Впрочем, и у «торcена» есть проблема – его не так просто подружить с системами стабилизации, поскольку он именно что механический.

Что такое блокировка дифференциала в автомобиле

Блокировка дифференциального узла — это крайне важная функция, которая позволяет на время остановить работу одной из шестерёнок. Это необходимо в том случае, если одно из колёс по каким-либо причинам продолжает крутиться, а второе стоит на месте. Такая ситуация может произойти в случае, когда машина перемещается по неравномерно заледеневшей дороге.

Это интересно! Стоит применять блокировку в случае движения на небольшой скорости по труднопроходимым дорогам. Именно тогда вероятность застрять весьма высока. В других ситуациях блокировать дифференциал не следует, так как автомобиль стремится ехать по прямой и становится практически неуправляемым.

Неисправности

Свободный дифференциал достаточно надёжен и сам не сломается. Но его очень часто ломает водитель своими паническими действиями при буксовании автомобиля.

Дело в том, что шестерёнки дифференциала работают на подшипниках скольжения, причём самых простейших. Они не рассчитаны на долгое и тяжёлое вращение под нагрузкой, когда крутится только одно колесо.

Антифрикционные шайбы перегреваются, зубья изнашиваются, появляются люфты и стуки, а при резкой остановке колеса, внезапно попавшего на асфальт после раскрутки, ломаются оси сателлитов и шлицевые соединения.

Ремонт чаще всего заключается в замене коробки дифференциала в сборе. Иногда можно поставить ремкомплект из шестерён и пальца с новыми регулировочными шайбами. Совсем редко обходятся только регулировкой подбором шайб.

Подробнее о блокировке дифференциала

Любой межколесный дифференциал имеет существенный недостаток – крутящий момент автоматически подается на колесо, которое вращается сильнее. Из-за этого второе колесо, которое имеет достаточное сцепление с дорогой, теряет тягу. По этой причине такой редуктор не даст возможности самостоятельно выбраться из грязи или сугроба.

Как уже было сказано раньше, проблема решается блокировкой сателлитов. Существует два режима блокировки:

  • Полная блокировка осуществляется благодаря тому, что все элементы редуктора имеют жесткую сцепку. Благодаря этому колесо с наилучшим сцеплением с дорогой получает достаточный крутящий момент;
  • Частичная блокировка возможна благодаря изменению коэффициента блокировки. Когда автомобиль едет по прямой, этот коэффициент равняется 1. Как только в симметричном дифференциале происходит блокировка сателлитов, этот коэффициент меняется на значение от 3 до 5. В этом случае пробуксовывающее колесо продолжает вращаться, но на него поступает уже меньший крутящий момент.

Вот видео о том, зачем блокируют дифференциал:

Зачем блокируют дифференциал на внедорожниках, и что это такое

Блокировка дифференциала и система курсовой устойчивости

Блокировка дифференциалаПринудительная блокировка дифференциала с гидравлическим приводом

Чтобы крутящий момент полуосей снова стал одинаковым, нужно блокировать действие сателлитов или обеспечить его передачу от чашки на нагруженную полуось.

Это особенно актуально для машин повышенной проходимости, имеющих полный привод 4Х4. Не только потому что они предназначены для езды по местности с тяжелыми дорожными условиями. Стоит машине, оснащенной тремя дифференциалами (два межколесных, один межосевой), хотя бы в одной из четырех точек потерять сцепление – величина крутящего момента остальных колес устремится к нулевому значению, и машина откажется ехать.

Избежать неприятностей помогает блокировка, которая может быть либо частичной, либо полной (зависит от степени перераспределения усилий между полуосями), а также либо ручной, либо автоматической (зависит от степени контроля со стороны водителя).

Хорошо себя зарекомендовали самоблокирующиеся дифференциалы, распределяющие крутящий момент, учитывая его разность на полуосях или исходя из значений угловых скоростей.

Наиболее сложным совершенным способом устранить недостатки узла является электронная блокировка, реализуемая на базе системы курсовой устойчивости, датчики которой контролирует все необходимые параметры во время движения автомобиля. На основе полученных данных работа автомобиля корректируется автоматически.

Неисправности дифференциала

Износ внутренностей дифференциала

Износ внутренних компонентов дифференциала

Проблема в дифференциале может быть только одна — износ металлических компонентов конструкции. В целом ломаться там нечему — это одна из самых надежных конструкций в автомобиле и при должном обслуживании он может отслужить без проблем всю жизнь автомобиля. Все неисправности дифференциала могут возникать только при ненадлежащем обслуживании и эксплуатации автомобиля.

Причины проблем с дифференциалом

  • Недостаточное количество смазки внутри узла из-за течей масла через некачественные или изношенные сальники и прокладки.
  • Масло внутри дифференциала давно не менялось и не выполняет качественно задачу смазывания трущихся деталей.
  • Естественный износ со временем при очень больших пробегах.
  • Работа в очень тяжелых условиях, при постоянном использовании дифференциала, что приводит к его перегреву.

Признаки проблем с дифференциалом

О том, что в дифференциале что-то не так говорят следующие факторы:

  • наличие подтеков смазывающих материалов;
  • сильный шум со стороны дифференциала;
  • стуки и удары в дифференциале во время движения автомобиля.

Четвертый, последний признак — результат игнорирования первых трех. Сначала в дифференциале начинает подтекать масло, потом начинает что-то шуметь и стучать и если не обращать на это внимание, мост может заклинить.

Проверка дифференциала

Есть один метод проверки дифференциала, который поможет определить действительно ли проблема в нем, если у вас есть сомнения. Для этого понадобится помощник и возможность вывесить ось автомобиля, чтобы свободно крутить колеса. При нейтральном положении выбора передач начинайте крутить колесо в одну сторону и попросите помощника держать свое колесо на месте или крутить его в другую сторону от вашего. Если это происходит без шумов и стуков — значит проблема не в дифференциале.

Преимущества и недостатки

Что такое автомобильный дифференциал: устройство, назначение и видыПрименение дифференциального механизма имеет как преимущества, так и недостатки. К основным плюсам можно отнести следующие.

  • Возможность безопасного и эффективного выполнения поворотов. При отсутствии устройства в конструкции автомобиля транспортное средство пробуксовывало бы на них. Это привело бы к существенному снижению маневренности, а также к значительному повышению нагрузки на трансмиссию и другие узлы машины.
  • Надежность. Устройство способно выдержать существенные нагрузки.

А это – минусы узла.

  • Необходимость блокировки в некоторых условиях передвижения. Уже говорилось, что при пробуксовке дифференциал может почти остановить колесо, сохранившее надежное сцепление с покрытием. Это требует блокировать его в некоторых условиях. К ним можно отнести передвижение по льду, снегу, сложным дорогам.
  • Необходимость следить за состоянием узла. Конструкция испытывает значительные нагрузки во время передвижения транспортного средства. Поэтому со временем ее элементы изнашиваются. Это требует от водителя постоянно следить за их состоянием и менять на новые при сильном износе.

Безопасность прежде всего

Дифференциал создан для обеспечения безопасного комфортного маневрирования на трассе. Описанные выше недостатки касаются езды в экстремальных условиях, а также по пересеченной местности. Поэтому если на автомобиле установлен привод ручной блокировки, использовать его нужно исключительно в соответствующих дорожных условиях.  А шоссейные автомобили, которые сложно «уговорить» ехать медленнее 100 км/час, эксплуатировать без дифференциала вообще невозможно и даже опасно. Такой вот нехитрый, но бесконечно важный механизм в трансмиссии.

Раз в неделю мы отправляем дайджест с самыми интересными новостями и полезными статьями про автомобили.

Название поля*

Email*

Очень плохоПлохоХорошоОчень хорошоОтлично (12 оценок, среднее: 4,25 из 5)
loading.gif Загрузка…

Межколесный дифференциал КамАЗа

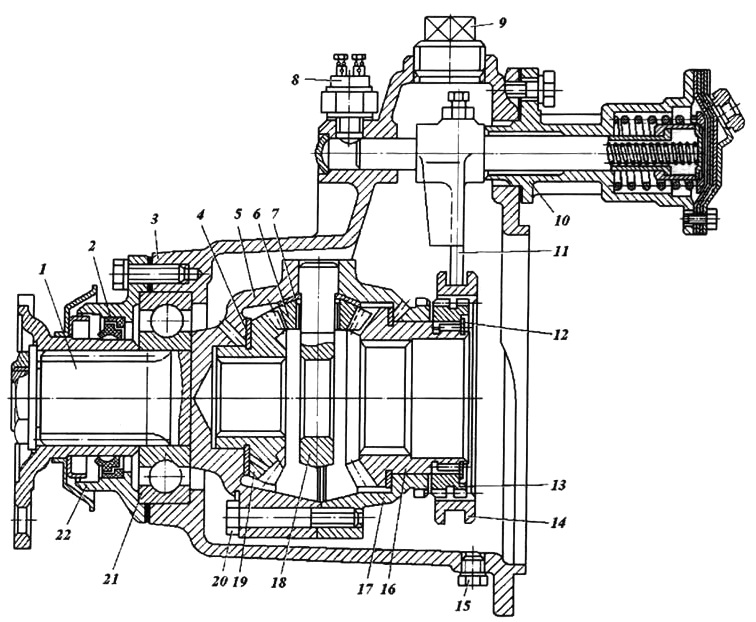

Ниже приведена схема указанного механизма с описанием элементов:
