Макферсон — наше всё!

Спереди шасси Логана устроено по типу МакФерсон − на независимой основе. На сегодняшний день это наиболее популярная схема подвески. МакФерсон сочетает в себе комфорт и управляемость, при этом конструкция довольна проста − в этом и кроется секрет популярности данного типа подвески.

Ключевые конструктивные элементы МакФерсон:

Схема передней подвески Рено Логан с описанием

  1. подрамник подвески;
  2. рычаг подвески с сайлент-блоками и шаровой опорой;
  3. поворотный кулак со ступицей и подшипником (в задней подвеске тоже есть подшипник ступицы);
  4. амортизаторная стойка;
  5. штанга стабилизатора поперечной устойчивости

Чтобы лучше понять предназначение каждого узла, необходимо рассмотреть каждый из них более подробно.

Подрамник

Считается основой подвески. Сделан несущей конструкцией.

Схема подрамника передней подвески Рено Логан

К нему фиксируются:

  1. передние отверстия для болтов крепления подрамника к кузову;
  2. кронштейны для крепления рычага подвески;
  3. отверстия для задних болтов крепления подрамника, а также стабилизатора поперечной устойчивости;
  4. кронштейн для крепления резиновой подушки подвески выхлопной системы;
  5. крепление для задней опоры силового агрегата
Снятый подрамник с автомобиля Рено Логан

Подрамник в снятом виде совсем не выглядит ключевым элементом подвески

Сам подрамник прикрепляется к кузову сайлентблоками. Последние дополнительно гасят вибрации, исходящие на кузов и подавляют шум.

Номер детали в оригинальном каталоге: 6001549649, 8200745454.

Износ

Подрамник надежен, но со временем крепежные отверстия, находящиеся в нем могут увеличиваться в диаметре, а сайлентблоки под влиянием ударных нагрузок изнашиваться. Все это чревато:

  • Скрипами и стуками при езде по ухабам.
  • Люфтом в крепежных местах основных узлов.
  • Нарушением развала/схождения.

Стойки амортизатора

Схема стойки амортизатора передней подвеска Рено Логан

  1. телескопическая стойка (о её демонтаже и замене можно почитать в этом материале);
  2. пружина амортизатора;
  3. буфер хода сжатия амортизатора с резиновым чехлом;
  4. гайка крепления амортизаторной стойки к кузову;
  5. опорная шайба;
  6. гайка крепления верхней опоры;
  7. верхняя опора стойки;
  8. подшипник верхней опоры;
  9. верхняя упорная чашка пружины.

Амортизаторы (телескопические) нужны для стабилизации плавности хода при движении по дороге.

Вкупе со стойками работают пружины и их задача заключается в принятии на себя нагрузок, предотвращении раскачки, поддержании нужного показателя клиренса и улучшении ездового комфорта. В свою очередь, буфер хода сжатия регулирует степень жесткости пружины.

Номер детали в оригинальном каталоге: 6001547105.

Точки фиксации элементов амортизации:

  • Снизу − к поворотному кулаку.
  • Сверху − в крыло (крепежные элементы − упорная пружинная чашка, опорный подшипник, шайба).

Признаки неисправной амортизационной стойки

  • Масляный подтек стойки.
  • Увеличение раскачки.
  • Возрастание вибраций даже при езде по относительно ровному дорожному покрытию.
  • «Расхлябанность» − снижение чувствительности на рулевом колесе , рыскание под дороге, подверженность колее.
  • Неспособность отрабатывать удары от дорожных неровностей, что проявляется в виде ощутимых толчков и пробоев.

Признаки изношенной пружины

  • Уменьшение клиренса.
  • Перекос (крен) авто даже в статическом состоянии, когда ТС стоит на месте.
  • Ухудшение качества плавности хода.
  • Появление сильных покачиваний и толчков при проезде по неровностям.

Стабилизатор поперечной устойчивости

Схема стабилизатора передней подвески Рено Логан

  1. гайка;
  2. нижняя резиновая втулка;
  3. промежуточная резинометаллическая втулка (втулка стабилизатора) — о её замене подробно тут;
  4. пластмассовая шайба;
  5. верхняя резиновая втулка;
  6. винт;
  7. штанга стабилизатора;
  8. подушка штанги стабилизатора;
  9. скоба крепления к подрамнику

Основное предназначение узла заключается в борьбе с кренами и диагональной раскачкой кузова — это позволяет уверенней и безопасней управлять транспортным средством. Стабилизатор можно узнать по виду металлической штанги. Он взаимодействует с рычагами подвески через стойки. Служит долго, однако стойки − расходные комплектующие и часто изнашиваются, требуя замены.

Номер детали в оригинальном каталоге: 600154713 (стойки стабилизатора). О замене в материала: замена стоек стабилизатора на Рено Логан.

Признаки неисправных стоек

  • Огромные крены при резких маневрах и при прохождении виражей.
  • Предрасположенность к сносам передней оси в момент переставки.
  • Металлический стук, проявляющийся на неровностях.
  • Раскачка кузова в момент экстренного замедления.

Рычаги подвески

Схема рычага Рено Логан передней подвески

  1. рычаг;
  2. чехол опоры;
  3. шаровая опора (какая лучше);
  4. сайлент-блок.

Обеспечивают ограниченное перемещение колес в вертикальном положении и фиксируют их под определенным углом, радиус стандартного колеса на Рено Логан с завода не более R15. Представляют из себя треугольную конструкцию В рычаги интегрированы шаровые опоры, взаимодействующие с поворотным кулачком посредством стяжного болта. К подрамной конструкции рычаги прикрепляются сайлентблоками − вместе с шаровыми они являются уязвимыми местами и быстро изнашиваются, и могут потребовать замены. Впрочем, и сам рычаг может прийти в негодность из-за чрезмерных нагрузок.

Номер детали в оригинальном каталоге: 6001547520 (левый, в сборе), 6001547519 (правый, в сборе).

Признаки неполадок рычага

  • Стуки при наезде на ухабы.
  • Гул во время движения.
  • Люфт рулевого колеса.
  • Нарушения сход-развала, кластера.
  • Нарушения балансировки.
  • Неравномерный и повышенный износ резины.
  • Отклонение от траектории при замедлении/наборе скорости.

Поворотный кулачок, ступица

Схема ступицы и поворотного кулака Рено Логан

  1. поворотный кулак;
  2. подшипник ступицы (о его замене тут);
  3. установочное кольцо датчика скорости;
  4. ступица колеса.

Без поворотного механизма невозможно полноценное управление транспортным средством и вращение колес в вертикальной плоскости. Помимо этого, поворотный кулачок является крепежной основой для ступицы − с помощью шарниров.

Номер детали в каталоге: MP0075 (ступица, Италия).

Точки крепления:

  • Сверху − стойка амортизации.
  • Снизу − рычаг.

Признаки неисправности

  • Уводы вбок при разгоне.
  • Повышенный и неравномерный износ покрышек.
  • Рыскание на прямой (требуется замена шаровой опоры).
  • Стуки и скрипы при вращении руля.

Замена рычага передней подвески

Для ремонта потребуется обзавестись таким набором инструментов:

  • торцовым ключом, размер которого «30»;
  • накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
  • молотком, монтировкой и отверткой с плоским профилем;
  • съемником.

Если подъемных устройств или ямы нет, то пользуемся домкратом и производится замена передних рычагов.

    1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
    2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
    3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
    4. Переходим к откручиванию болта, которым закреплен стабилизатор.
  1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
  2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
  3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

  • 105 Н*м – для крепежа рычага к подрамнику;
  • 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
  • 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Симптомы неисправности подрамника

Ремонт вышедшего из строя устройства должен производиться в сжатые сроки и с применением оригинальных запчастей. Главное — своевременно диагностировать неисправность подрамника — основы подвески спереди. К устройству крепится ряд дополнительных узлов — резиновая подушка системы выхлопа, рычаг подвески, стабилизатор поперечной устойчивости и задняя часть двигателя (фото подрамника приведено ниже).Разобранный подрамник Рено Логан

Износ легко распознать по следующим признакам:

  • Стуки при езде по неровной дороге.
  • Появление люфта в местах фиксации главных агрегатов.
  • Отклонение параметров развал-схождения Рено Логан.

Верхняя опора стойки

Это также вызывает стук в фронтальной подвеске на маленьких кочках. На авто форумах тема, посвященная этому стуку, очень популярна. Предпосылки у всех разные. В процессе попыток сражения} снежками с этим назойливым звуком автолюбители перебирают всю подвеску, однако часто стук остается.

Одна из вероятных обстоятельств – верхняя опора стойки. Она состоит из резиновой детали в роли демпфера и подшипника. Если Данный резиновый элемент растерял свою упругость, тогда это и встречаются причина этого стороннего стука, с которым борются что остается сделать нашему клиенту водители.

С целью точно выяснить, так ли это, замеряют зазор меж ограничителем и опорой. В основной массе автомобилей это сделать просто, однако в неких моделях данный узел вам понравятся закрыт. Если замеры демонстрируют, что зазор более 10 мм, тогда опору нужно срочно поменять.

Но Этот расхожий слух зазор не часто равномерный. Ориентироваться при измерении советуют на среднюю цифру. Стоит кропотливо проверить эту опору: в многочисленных автомобилях } миф звук проявляется только что.

Стойка

Очень часто стук в передней подвеске на мелких кочках приписывают именно этому узлу. В реальности источником стуков стойка бывает в очень и очень редких случаях. Но проверить стоит, ведь это очень важный узел.

Сильно изношенная, очень слабая стойка, пускай она еще не потекла, может вызывать удары. Когда автомобиль двигается, а колеса при этом попадают в яму, усилия отбоя этой стойки не хватает, и она не в состоянии препятствовать распрямлению пружины. Стойка стреляет колесом вниз.

Когда колесо либо уже коснется ямы, либо зависнет в воздухе, она растягивается до максимума. Удар будет и в первом, и во втором случае.

Моменты затяжки резьбовых соединений

Момент затяжкиКликните для увеличенияМомент затяжки ходовой Логан 2Кликните для увеличения

ШРУСы

Особое внимание следует уделить левому шарниру равных угловых скоростей. Его пыльник интегрирован сальник полуоси.

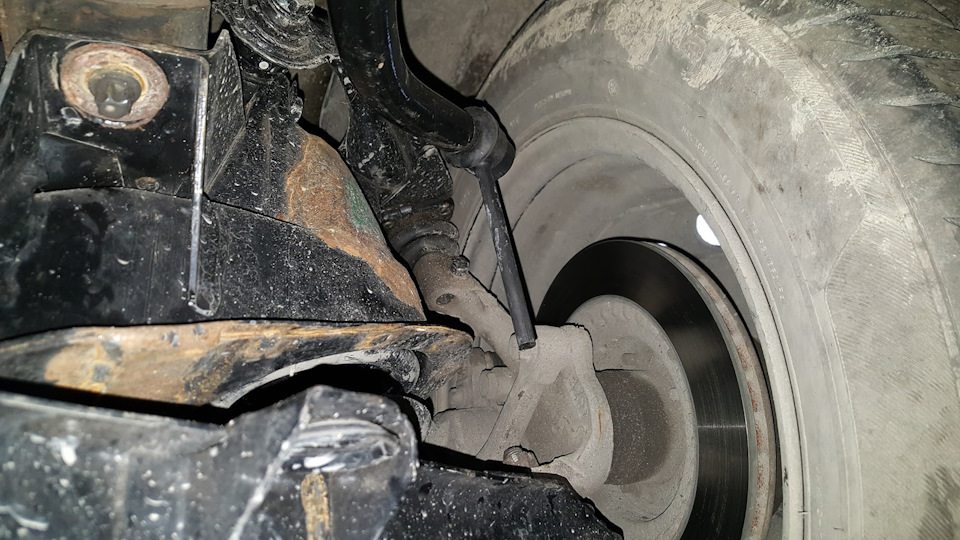

стук в передней подвеске рено логан

Поэтому если чехол повредится, из коробки вытечет все масло. Это чревато дорогостоящим ремонтом трансмиссии. Сами ШРУСы ходят достаточно долго – от 120 и более тысяч километров. Все зависит от того, вовремя ли был заменен пыльник.

Замена

Для осуществления корректных мер по замене пружин или прочих элементов в ходовой части в Renault Logan, а это передняя подвеска и задняя подвеска, требуется наличие определенного комплекта инструментов и приспособлений. Не помешают и навыки выполнения работ данного характера. Вооружившись всем необходимым, можно произвести ремонт без особых затруднений.

Устройство передней амортизаторной стойки

У стука в подвеске на Рено Логане может быть целый ряд причин, к примеру, он может возникать из-за ослабления крепления скоб штанги стабилизатора, сильный износ резиновых подушек стабилизатора, износ шаровых шарниров, поломки в амортизационных пружинах, ослабление гаек крепления, а также множество других причин.

Кроме того, автомобиль может существенно уводить в строну. Это может произойти из-за того, что колеса могут быть накачаны с различным давлением, либо обладают большой разницей в степени износа. Кроме того, подобное может говорить о том, что колесо где-то проколото.

Также автомобиль может вести в сторону из-за какого-либо нарушения углов установки колес и углов развала. Из-за того, что их регулирование не предусмотрено общей конструкцией, исправить всю ситуацию возможно путем замены износившихся деталей, а также тщательно затянув всевозможные крепления, расположенные на передней подвеске.

«Рено Логан» – это бюджетный французский автомобиль В-класса, серийно производящийся с 2004 года. Машина популярна не только на своей родине, но и в России. В первую очередь, эту машину полюбили за ее надежность и неприхотливость в обслуживании. Машина обладает простым ресурсным двигателем и крепкой подвеской. «Рено Логан», вдобавок, является одной из самых доступных машин в своем классе. Часто его выбирают как альтернативу ВАЗам и не зря. Машина оправдывает ожидания. Но с какими трудностями может встретиться владелец при эксплуатации? В наших условиях часто страдает ходовая. Поэтому сегодня мы рассмотрим, как устроена на «Рено Логане» подвеска и сколько служат ее составляющее.

Стабилизатор, ступица, рулевое

Чтобы исключить боковые крены, в конструкции подвески «Рено Логана» имеется стабилизатор поперечной устойчивости. Он относится к торсионному типу стабилизаторов и оснащается резиновыми подушками. Соединен элемент с подрамником при помощи двух скоб. Также стабилизатор соединяется и с рычагом подвески (однако уже посредством болтов). Стоит отметить, что на сам рычаг подвески «Рено Логана» цена небольшая. Турецкий вариант стоит 1900 рублей.
Для вращения колес предусмотрены ступицы. Они установлены на радиально-упорных шариковых подшипниках. На первых версиях они служили недолго – всего 40 тысяч километров. Дело в том, что на автомобилях без АБС в поворотном кулаке было сквозное отверстие (оно предусматривалось для датчика). Именно через него грязь залетала в полость подшипника и тем самым, разрушала его изнутри. Модели после 2006 года были доработаны. На автомобилях устанавливалась специальная пластиковая заглушка, которая препятствовала проходу воды и грязи на подшипник. Это значительно увеличило его ресурс эксплуатации. Сейчас ступичные подшипники на «Рено Логане» выхаживают до 130 тысяч километров.
Рулевые наконечники – тоже составная часть передней подвески «Логана». Эти элементы имеют ресурс в 70 тысяч километров. При их неисправности заметен характерный стук в передней подвеске «Рено Логана». Шаровые опоры начинают стучать через 100 тысяч километров. По словам дилера, они меняются в сборке с рычагами.
Рулевые тяги обладают неплохим ресурсом – 150 тысяч километров. После этого пробега может возникнуть люфт во внутренних наконечниках. Рейка – зубчатого типа, способна служить около 400 тысяч. Некоторые владельцы не производят замену рейки (это самый дорогой элемент, стоимость которого начинается от 50 тысяч рублей), а просто подкручивают ее. Так исчезают люфты, но усилие, что нужно прилагать для вращения руля, значительно увеличивается. Особенно это заметно на автомобилях без гидравлического усилителя.
