Функции вакуумного усилителя


Вакуумный усилитель в разрезе
Основными функциями вакуумника (простонародное обозначение устройства) являются:

  • увеличение усилия, с которым водитель давит на педаль тормоза;
  • обеспечение более эффективной работы тормозной системы при экстренном торможении.

Дополнительное усилие вакуумный усилитель создает за счет возникающего разряжения. И именно это усиление в случае экстренного торможения автомобиля, двигающегося с большой скоростью, позволяет всей системе тормозов отработать с высоким КПД.

Принцип работы усилителя

Вакуумный усилитель представляет собой округлую камеру, разделенную внутри мембраной. С одной стороны присоединен шланг разряжения, с другой стороны находится клапан, который регулирует смену разряжения и атмосферного воздуха. При нажатии на педаль тормоза шланг разряжения перекрывается клапаном, а мембрана отходит в сторону, толкая шток. Шток же в свою очередь давит на поршень цилиндра. Чем сильнее мы давим педаль, тем больше создается атмосферного давления на цилиндр и колодки.

двигатель машины

Исправный и хороший вакуумный усилитель тормозов “Газели” делает процесс торможения более надежным. Неполадки в вакууме не повлияют на работу системы тормозов полностью, но западание педали тормоза может негативно сказаться на качестве езды и привести к аварии в момент, когда срочно нужно остановиться.

Как проверить

Проверка и замена вакуумного усилителя тормозов “Газели” обязательна при первой необходимости. Для этого не нужно каждый день поднимать машину и проверять ее. Как только водитель замечает, что при нажатии на педаль тормоза становится тяжело, следует проверить усилитель на неисправности.

водительское место автомобиля
  1. Нажимаем на педаль тормоза несколько раз до упора и в нажатом состоянии запускаем двигатель. Перепады давления в усилителе заставят тормозную педаль сдвинуться еще вперед. Если вы не почувствовали перемещения педали, нужно проверить шланги соединения на герметичность. Возможно, где-то пропускает воздух.
  2. Если вышеупомянутая процедура не помогает, тогда вакуумный усилитель тормозов “Газели” нуждается в замене или ремонте.
  3. Герметичность самого усилителя проверяем так: заводим двигатель на несколько минут и глушим мотор. Секунд через тридцать нажимаем на тормоза два раза. Если вы не слышите характерного шипения воздуха, деталь неисправна.
  4. Продуваем шланг с обратным клапаном. Если воздух проходит с обеих сторон шланга, следует заменить клапан.
  5. Во время холостой работы двигателя начинается «троение». Если в этот момент нажать тормоза и троение исчезнет, значит вакуум неисправен.

Иногда вполне достаточно затянуть потуже хомуты, чтобы избежать разгерметизации, или заменить резиновые элементы, такие как мембрана или прокладка. Предварительная проверка выявит, в чем именно проблема. Осмотр детали нужно проводить тщательно: потеки масла и даже мелкие трещины могут быть причиной неисправности. Возможен износ хомутов или их сдвиг. Если ваши попытки выполнить ремонт вакуумного усилителя тормозов “Газели” не принесли успеха, придется менять механизм.

Замена детали

Для начала нужно будет снять обивку моторного отсека. Все трубки, соединяющиеся с главным тормозным цилиндром, остаются на своем месте, главное, чтобы в систему не попал воздух.

Снимаем усилитель тормозов с машины в таком порядке:

  • При необходимости очищаем деталь от грязи.
  • Откручиваем гайку, чтобы снять вакуумный усилитель с цилиндра.
  • Снимаем шланг разряжения. Если нужно, можно снять его со штуцером.
  • Закрепить главный цилиндр так, чтобы из него не вытекла тормозная жидкость.
  • Скручиваем отверткой шайбы, на которых держится усилитель, со стороны кабины.
  • Откручиваем и вытаскиваем болт из проушины ключом № 17.
  • Из отверстия толкателя вытаскиваем две пластиковые прокладки.
  • Из кабины отворачиваем четыре гайки, которые соединяют усилитель с педалью тормоза, и отсоединяем механизм от перегородки, отключая провод стоп-сигнала.
  • Откручиваем еще несколько гаек из кронштейна.

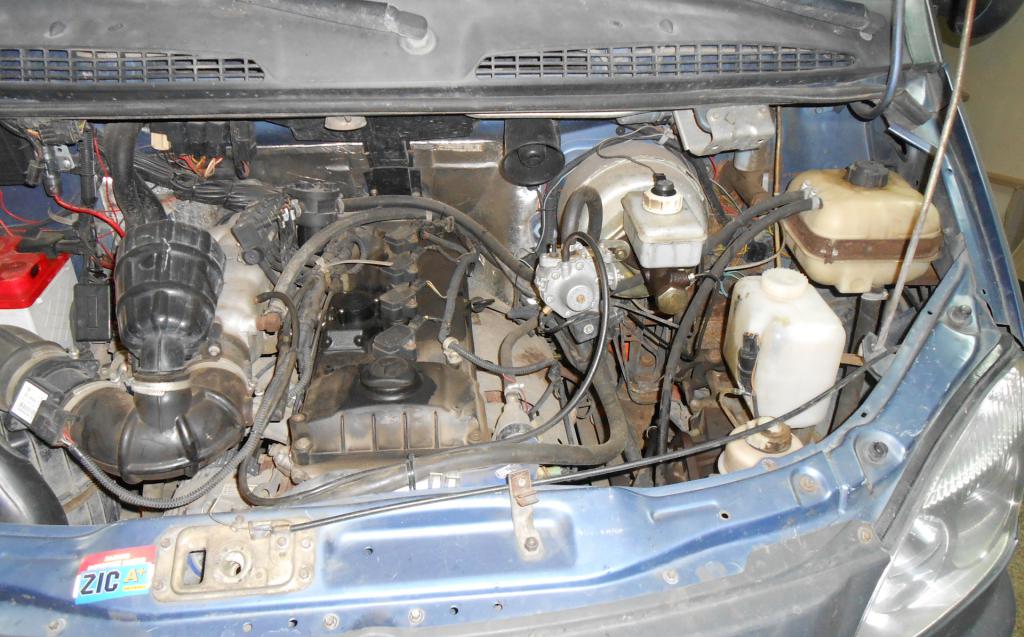

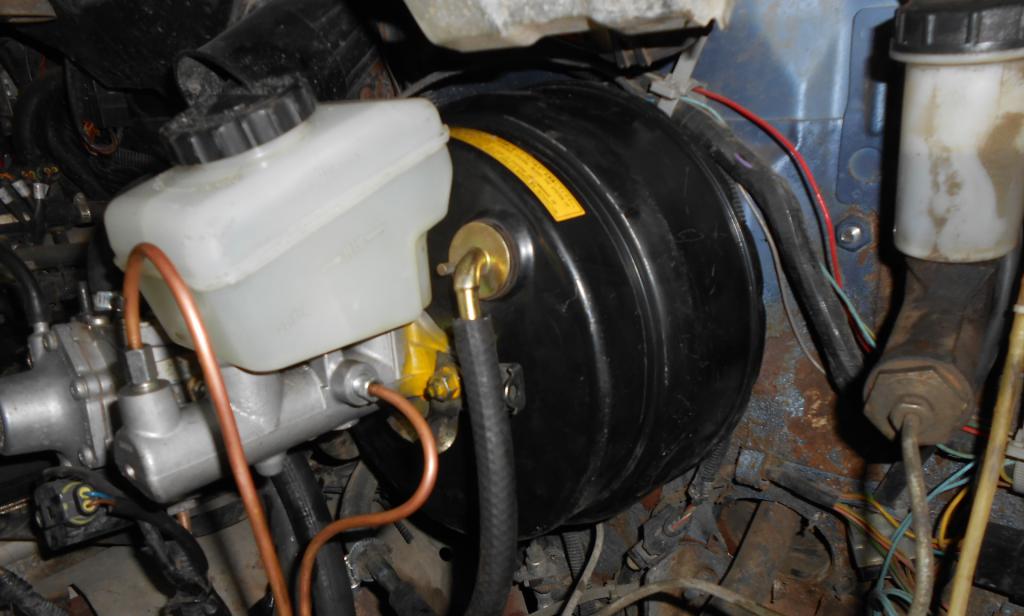

вакуумный усилитель под капотом

Агрегат снят. Теперь можно осмотреть механизм и выявить неисправность вакуумного усилителя тормозов “Газели”. Установить новый усилитель тормозов нужно в обратном порядке.

Другой вариант

  1. Сделайте несколько нажатий на педаль тормоза при выключенном двигателе. После этого зафиксируйте её на середине хода и включите зажигание. Когда мотор запустится, педаль сама пойдёт вниз. Если она осталась неподвижной, значит, ВУТ нужно менять.
    Проверка вакуумного усилителя тормозов

    При исправном усилителе тормозов педаль имеет плавный ход

  2. Осмотрите корпус усилителя на предмет наличия трешин или иных повреждений, которые могли нарушить его герметичность.

Как проверить работу ВУТ (видео)

Регулировка усилителя

Прежде чем установить новый тормозной усилитель в машину, его нужно отрегулировать. Это позволяет педали легко ходить при нажатии. Настраиваем длину штока, стального длинного болта, выходящего над поверхностью детали. Регулировка длины штока определяет давление на тормозные цилиндры во время нажатия на педаль.

В среднем этот болт должен возвышаться над усилителем на 7 миллиметров. Если расстояние больше, то педаль будет иметь большой ход, а если меньше, то машина будет самопроизвольно притормаживать при езде. Правильная регулировка вакуумного усилителя тормозов “Газели” также влияет на то, как быстро педаль будет возвращаться в исходное положение. Недотянутый регулировочный винт собьет эффект механизма.

автомобиль газель

Ремонт вакуумного усилителя тормозов ГАЗ, ВАЗ, УАЗ, ГАЗЕЛЬ

Как проверить вакуумный усилитель тормозов на газели?

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ

  1. Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
  2. Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
  3. Осмотрите корпус вакуумного усилителя на наличие подтеканий.
  4. Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

Безопасность важнее

Водитель обязан быть на все сто процентов уверенным в своей машине и в безопасности тормозной системы. Теперь, зная все нюансы того, как устроен и работает вакуумный усилитель тормозов “Газели”, можно смело браться за его ремонт самостоятельно. Это будет по силам любому автолюбителю.
