Размеры эстакады для ремонта легковых автомобилей. Разборная эстакада своими руками. Требования к эстакаде

Сделать можно из того что достать проще. Например сварить металлическую или использовать старые цементные блоки, если железная дорога рядом, то можно…

Виды конструкций эстакад для гаража

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные смотровые ямы, приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

  • На дачном массиве.
  • На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

  • С близким расположением подземных вод.
  • Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

  • Наличие большей площади для проведения работ.
  • Много света.
  • Более удобно.
  • Нет сырости.
  • Отсутствует темнота.
  • Мост для авто не затапливают талые и грунтовые воды.
  • При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

  • Переносные.
  • Имеющие вид смотровой ямы.
  • Выполненные из кирпича.
  • Сооруженные из шпал.

Для изготовления конструкций выбирается:

  • Древесина.
  • Металл.

Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

Эстакада в гараже может располагаться:

  • В углу.
  • У стены. Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
  • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета, что требует увеличения ее протяженности.

Некоторые особенности

В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

Эстакады можно разделить на 2 вида:

  • для полного заезда автомобиля;
  • для частичного подъема автомобиля.

Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.

Самодельная эстакада в гараже: как лучше сделать


Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

Особенности эстакад для ворот

Выбор размеров для эстакады

Выбор размеров для эстакады

Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

Конструкции могут изготавливаться с основаниями различной сложности:

  • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
  • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.

Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

  1. Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции. bolshaya-estakada.jpg Подходит для обслуживания легковых автомашин и легких грузовиков
  2. Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками. metallicheskaya-mini-estakada-590x443.jpg Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

  1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
  2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Порядок выполнения операций

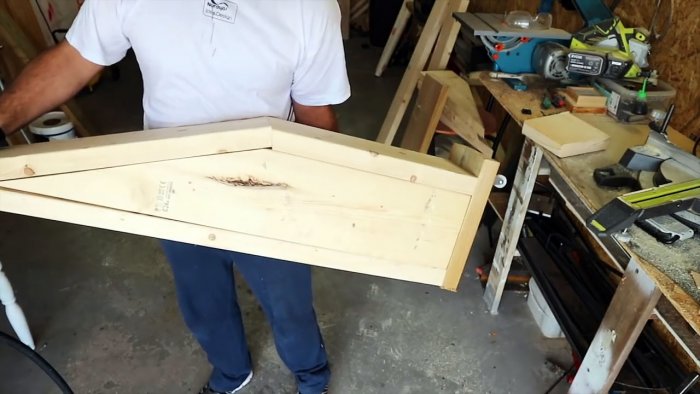

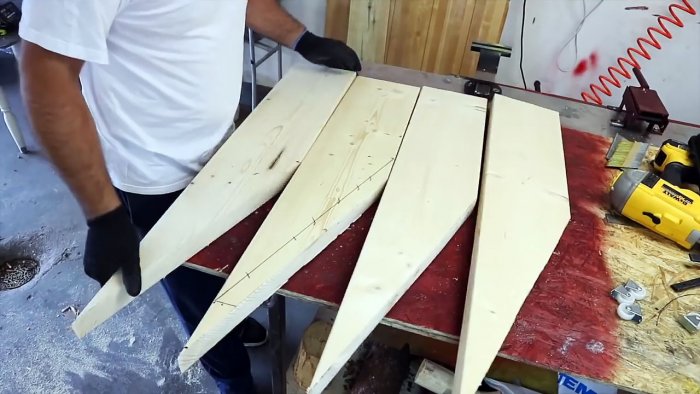

Из шести обрезных досок изготавливаем боковой профиль рампы.

Мини эстакада для авто своими руками

Для этого с учетом размера колес и переднего свеса автомобиля размечаем с помощью рулетки и маркера наклонную линию на одной из них.

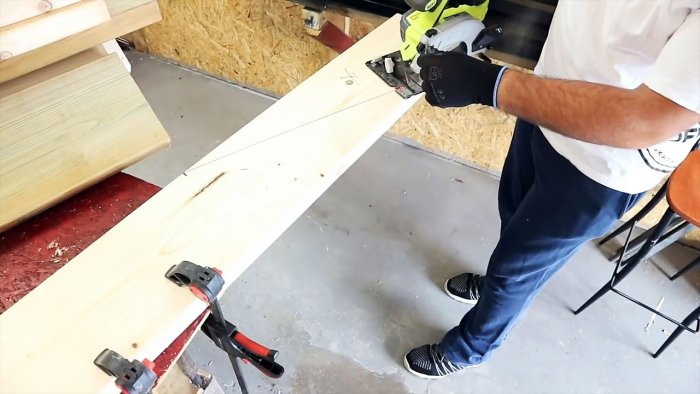

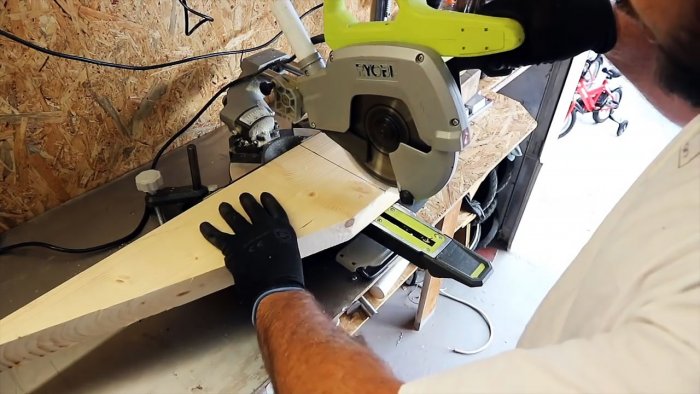

Распиливаем размеченную доску переносной циркулярной пилой. Используя первую заготовку в качестве шаблона, размечаем оставшиеся пять и также их распиливаем.

Мини эстакада для авто своими руками

Мини эстакада для авто своими руками

Укладываем четыре боковых профиля попарно параллельно на ровную поверхность основанием вверх и на расчетном расстоянии друг от друга.

На каждую пару боковых профилей укладываем по доске заподлицо с их торцами. С помощью гвоздезабивного пистолета скрепляем эти элементы рампы гвоздями, которые окончательно добиваем молотком.

Мини эстакада для авто своими руками

Мини эстакада для авто своими руками

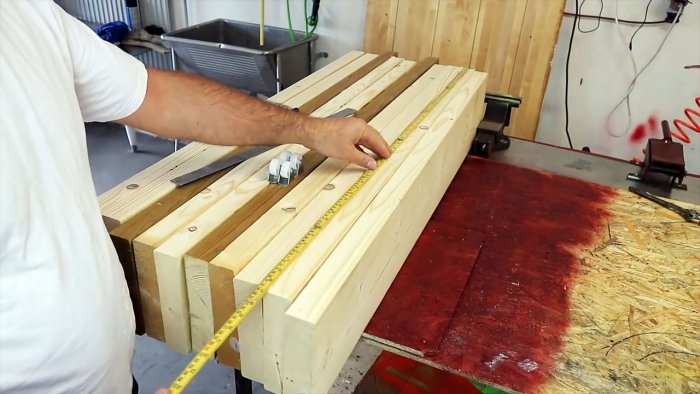

Для контроля линейкой замеряем в нескольких местах расстояние между боковыми профилями. От пятой и шестой заготовок с контурами бокового профиля отрезаем маятниковой пилой две пары прямоугольных брусков с учетом произведенных замеров.

Мини эстакада для авто своими руками

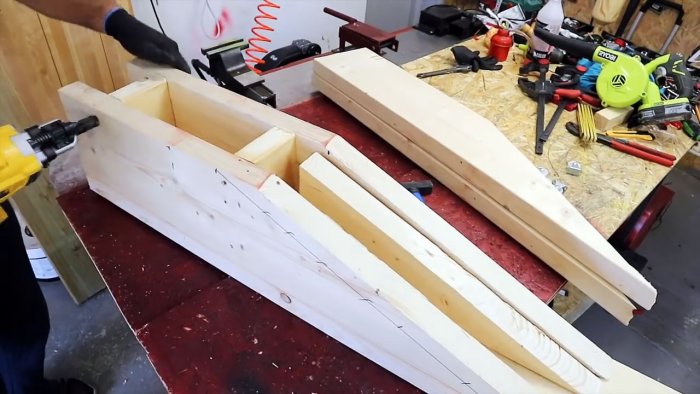

Вставляем их в начале и конце прямолинейных участков боковых профилей, которые будут выполнять функции распорок и одновременно усилителей. Закрепляем их снаружи гвоздями.

Оставшиеся клинообразные элементы укладываем между наклонными участками боковых профилей и, зафиксировав сверху одним гвоздем в подходящем месте, крепление осуществляем снизу через доску-основание.

Мини эстакада для авто своими руками

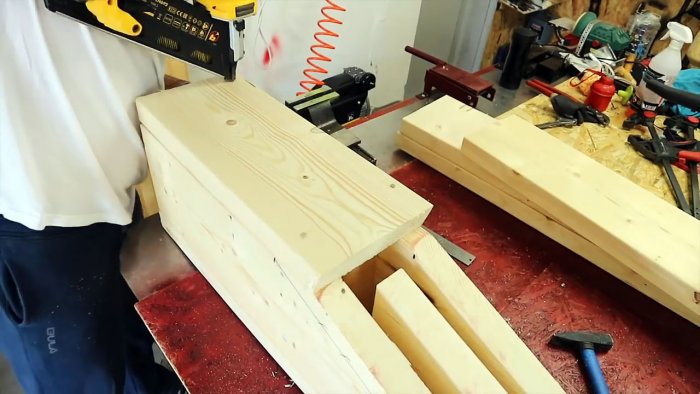

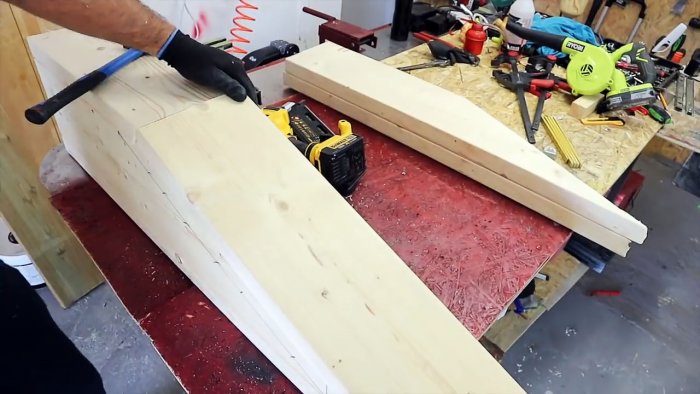

Накрываем доской, совместив ее торец с торцами боковых профилей, верхнюю горизонтальную площадку и делаем на ней отметку для поперечного разреза.

Мини эстакада для авто своими руками

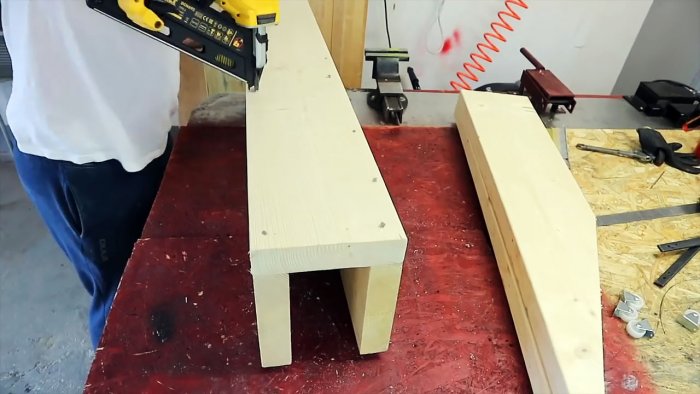

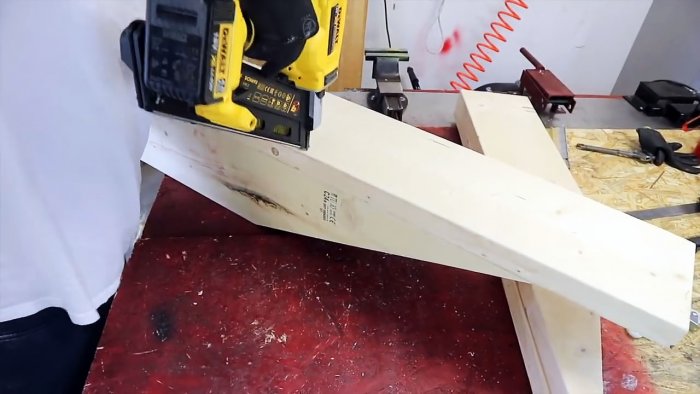

Прибиваем гвоздями короткую часть доски к горизонтальному участку боковых профилей. Длинную часть пристыковываем к короткой и закрепляем гвоздями к наклонному участку.

Мини эстакада для авто своими руками

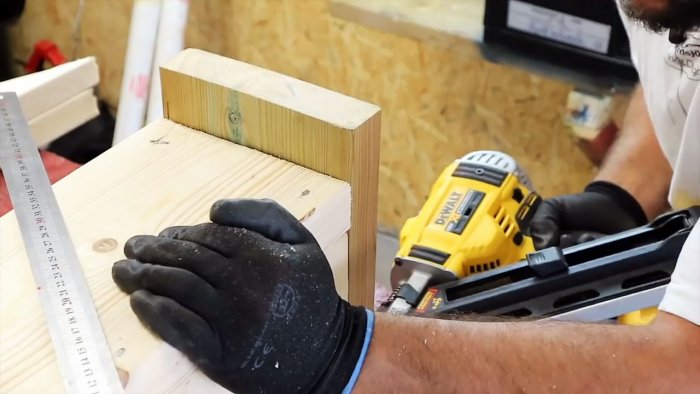

Открытые торцы рамп закрываем доской и отрезаем ее несколько выше верха горизонтальной площадки. Этот выступ будет служить ограничителем для колес, не допуская их скатывания с площадки. Также закрепляем их к торцам гвоздями.

Мини эстакада для авто своими руками

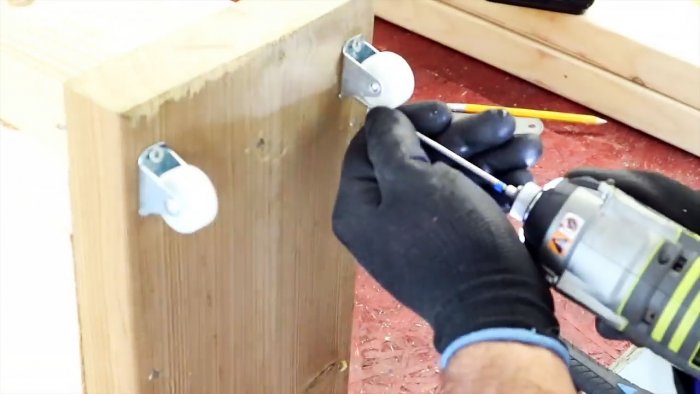

К верхней части ограничительного элемента снизу поперечно прикручиваем два ролика, используя шурупы и шуруповерт. Ролики позволят перемещать рампу при необходимости качением, что намного легче, чем переносить ее на весу или волоком.

Мини эстакада для авто своими руками

Мини эстакада для авто своими руками

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

  1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
  2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

  1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
  2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
  3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

  1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
  2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
  3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

  1. Металлопрокат.
  2. Сварочный аппарат с набором электродов.
  3. Болгарка, укомплектованная несколькими отрезными кругами.
  4. Куски арматуры.
  5. Крепежи: болты, гайки.
  6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

  1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
  2. Две деревянные колодки.
  3. Два куска вагонной доски.
  4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Видео

На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:

Посмотрите видео о самодельной металлической эстакаде для автомобиля:

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

  1. Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
  2. К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
  3. Сбоку к колодам прибиваются страховочные планки.
  4. Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады. derevyannaya-estakada-590x443.jpg Собирается из четырех досок и брусьев

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

Современный автомобиль – это сложная система механизмов, которая требует внимательного отношения, регулярного осмотра и технического обслуживания. Начинающие автомобилисты чаще всего пользуется услугами СТО, а это в зависимости от модели авто и региона, обходится в круглую сумму. Именно поэтому опытные водители предпочитают проводить техническое обслуживание и мелкий ремонт своего автомобиля самостоятельно. Это не только экономит средства, но и является отличным хобби.

Произвести ремонт автомобиля своими руками не очень сложно, если иметь необходимое оборудование. Главной проблемой большинства водителей становится отсутствие смотровой ямы в гараже, которая позволяет заглянуть под авто. К сожалению, сделать смотровую яму не всегда возможно по природным причинам (особенности грунта, высокое залегание грунтовых вод). И в таких случаях идеальное решение – эстакада для гаража. В этой статье мы ответим на наиболее частые вопросы об эстакаде в гараже:

  1. Что такое эстакада?
  2. Какие бывают виды эстакад?
  3. Как сделать эстакаду в гараже своими руками?

Деревянная эстакада своими руками чертежи – Как сделать эстакаду своими руками

Наверх

Вот решил сделать мини эстакаду из хлама древесины, вернее из кусков доски, которые у меня остались. Вещь в гараже нужная и делается за пару часов.

Итак, много расписывать думаю нужды нет, всё практически понятно из фотографий. Эстакада получилась удобной не занимает много места при хранении, что тоже не мало важно и делается из простой доски.

Эстакада своими руками для ремонта авто: как и из чего изготовить

Фото

Мини-эстакада в гараже своими рукамиМини-эстакада в гараже

Самодельная из покрышек грузовика и досокСамодельная из покрышек грузовика и досок

Из пиломатериалов и покрышек легкового автомобиляИз пиломатериалов и покрышек легкового автомобиля

Эстакада своими руками высотой в 10 смЭстакада высотой в 10 см

Опять применяем шпалыОпять применяем шпалы

Эстакада-качалкаЭстакада-качалка

Самодельная на склонеСамодельная на склоне

Металлическая мини конструкцияМеталлическая мини конструкция

Капитальная деревяннаяКапитальная деревянная

Автоподъемник своими рукамиАвтоподъемник

Из досокИз досок

Сделана из того, что нашлось в гаражеСделана из того, что нашлось в гараже

Эстакады можно поделить на два типа:

Стационарные

Такие эстакады имеют большой вес и фиксированное местоположение. Довольно часто их можно увидеть на обочинах дорог, сообщающих крупные города. Такие приспособления позволяют водителю в случае неисправности быстро починить или временно ликвидировать поломку.


Разборные или мини-эстакады

Разборные эстакады чаще всего используются в частных гаражах. Они очень популярны благодаря относительно небольшому весу, компактности и удобству в эксплуатации. Такое приспособление позволяет при необходимости поднять автомобиль на достаточную высоту для проведения ремонта, прямо в вашем гараже или рядом с ним.


Многие гаражники предпочитают собрать эстакаду для личного транспорта своими руками, чем покупать уже готовую. Особенно учитывая то, что, как правило, в мастерских скапливается много неиспользованного металла.
