Вездеход из «Оки»: как сделать каракат своими руками на обдирышах, гусеничную модель с двигателем и мостами УАЗ

Метки: ока, джип, внедорожник, грязь. всем добра!

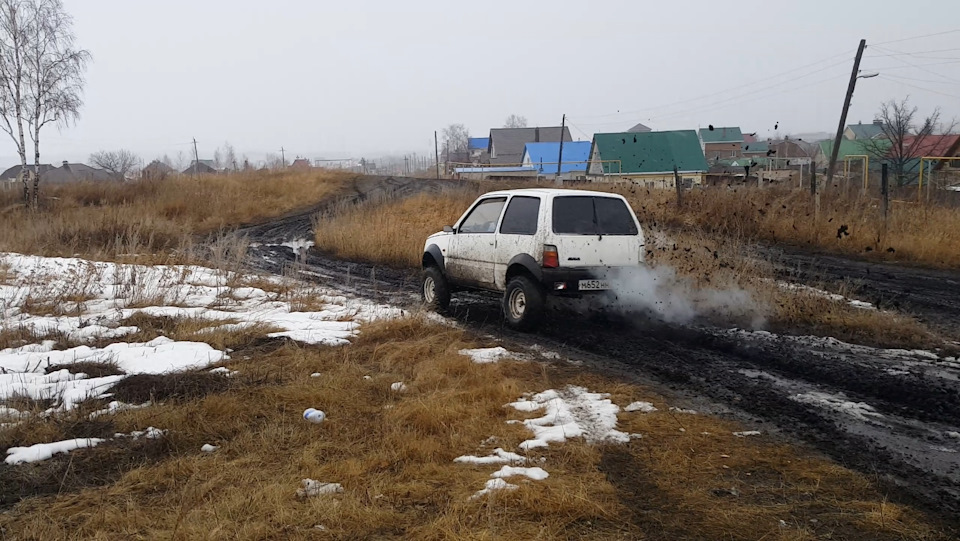

Не так давно я переделывал оку под “джип”, но только сейчас с приходом весны оке наконец удалось принять грязевые ванны (и нам в том числе).
Выезд был лайтовый, а точнее даже первый выезд в грязь после сборки.
проверили на прочность и проходимость, в целом ничего не открутилось не отвали…

Метки: ока, джип, внедорожник, грязь

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Она за счет короткой базы и легкости везде проходит, просто ползет.

Она за счет короткой базы и легкости везде проходит, просто ползет.

Источник:

Ее погружали в воду по зеркала, в салоне набралось только по сиденья — это мы реку Бердь переплывали на соревнованиях.

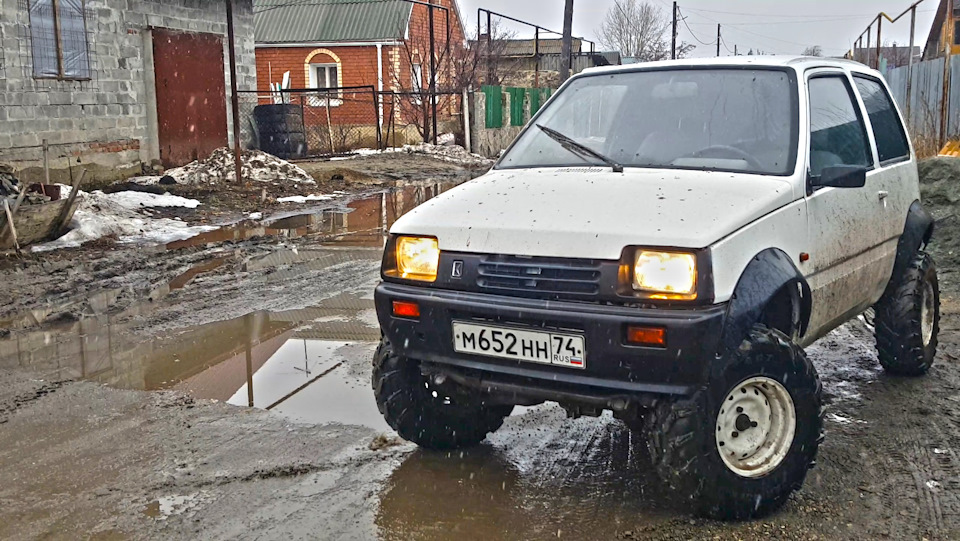

Примеры «Оки»-внедорожника

Часто пользователи включают фантазию, которая поражает воображение профессиональных автомобильных конструкторов. В основном переделки отличаются дизайнерским оформлением, элементами ходовой части и размерами колес. Нередко на машину ставят покрышки низкого давления, которые улучшают проходимость транспортного средства по бездорожью.

База таких автомобилей, как правило, состоит из ходовой основы других транспортных средств. Для установки колес с большим радиусом срезают крылья, некоторые внедорожники «Ока» подвергаются переделке кузовной части. Все манипуляции направлены на придания машине оригинального и презентабельного экстерьера. В дополнение, умельцы красиво рихтуют и закрашивают стыковочные места.

Как вариант, можно установить защиту для днища вездехода. Маломощный двигатель оригинала меняют на более мощные аналоги. Это один из самых сложных и трудоемких процессов при усовершенствовании «малолитражки». В целом имеются такие модификации, которые не стыдно представить на международных выставках.

Бюджетный внедорожник "Ока"

База Оки, трансмиссия – Нивы

В этом «легковом тракторе» довольно трудно узнать Оку, которую владелец умудрился поставить на поистине гигантские шины низкого давления на самодельных дисках, собранные из пришедших в полную негодность камер и защищенные от механических повреждений плотным тканевым слоем из пожарного рукава.

Красный вездеболотоход

Мало того, мастер пошел еще дальше, предусмотрев в своем супервнедорожнике полный привод, используя для этих целей трансмиссию от старенькой Нивы. Примечательно, что вся ходовая часть также была позаимствована у Нивы, что делает возможным преодоление практически любого бездорожья.

Внутренности снегоболотохода

Кроме того, на борту этого гибрида была предусмотрена лебедка на случай различного форс-мажора. Что же касается недочетов, то особого доверия не вызывает долговечность таких шин и ходовой, хотя вполне возможно, что эти опасения являются совершенно напрасными.

Ходовая и колеса снегоболотохода

Какие нужны инструменты

Чтобы изготовить самодельный вездеход на основе автомобиля Ока, потребуются:

  • сварочный аппарат;
  • оборудование для резки стального профиля;
  • сверлильный станок или дрель;
  • набор гаечных ключей;
  • инструмент для зачистки сварных швов;
  • молоток;
  • набор отверток;
  • металлическая линейка и шило для разметки деталей.

Как из «Оки» сделать внедорожник на гусеницах?

Сотворить такой вездеход довольно непросто и затратно. В качестве ходового элемента подойдут гусеницы от снегоболотохода «Буран». Самостоятельно изготовить их также можно, но для этого нужно иметь соответствующие навыки, материалы и время. Валы приводов тоже берут от указанной модели, так как коробка переменных передач будет оптимально агрегировать с тормозной системой будущего внедорожника «Ока».

В ход пойдут собственные ШРУСы машины. Подсоединение и подключение тормозных дисков — не составит особого труда. На фронтальных валах выполняют идентичные манипуляции. Тормозной узел специалисты рекомендуют монтировать в передней части авто. После завершения указанных работ, проверяют функциональность всех основных элементов и их креплений. Если первые испытания не вызывают претензий, можно переходить к полевому тестированию вездехода. На некоторых модификациях умельцы ставят гусеницы на каждое колесо. Среди плюсов такой конструкции выделяют только снижение общей массы транспортного средства. При этом сцепление с дорожным покрытием ухудшится.

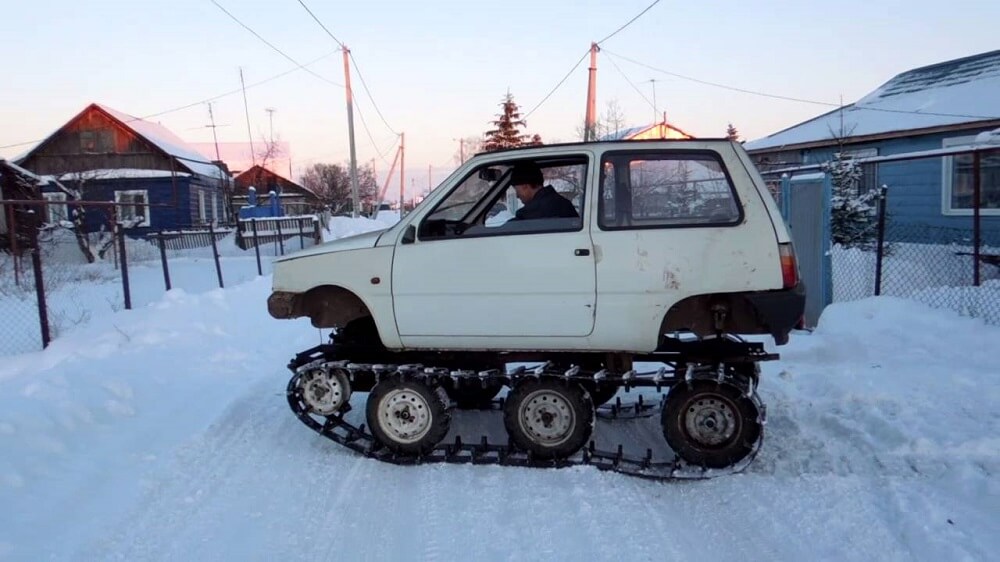

Гусеничный внедорожник "Ока"

«Ленеход»

Уже по одному только названию этого транспорта становится понятно, что его автором и конструктором стал мастер по имени Леонид. И действительно, житель города Нягань, соорудивший такое чудо техники, способное разгоняться до 50 км/ч и преодолевать любые водные барьеры, носит именно это имя.

"Ленеход"

Если же говорить о технических характеристиках снегохода, то он был построен на кузове все той же Оки, поставленного на цельносваренную профильную раму, получив в качестве силовой установки мотор от ВАЗ-1111.

А вот руль и все подводящие к нему элементы Леня для своего Ленехода взял у старенькой девятки, тогда как в качестве ходовой ему приглянулась универсальная база Нивы.

Ходовая вездехода

В итоге получилась самая настоящая солянка сборная мясная, да еще и на шипованных покрышках ШАИНА, зато со своими обязанностями авто справляется на ура, помогая хозяину перевозить дрова и прочие грузы.

Необходимые запчасти

Чтобы сделать колесный или гусеничный вездеход на базе Оки, необходимо подготовить:

  • кузов автомобиля с двигателем и коробкой передач;
  • стальной профиль для постройки рамы;
  • ведущие мосты от автомобилей ВАЗ или УАЗ;
  • амортизаторы и листовые рессоры;
  • карданные валы и раздаточный редуктор;
  • гусеничную ленту и опорные катки.

Перечень дополнительных деталей зависит от конструкции будущего снегоболотохода. Это могут быть ведущие колеса и тормозные механизмы для гусеничного шасси.

Как сделать вездеход из «Оки» своими руками?

Для самостоятельного изготовления уникального джипа потребуется несколько основных элементов:

  • непосредственно автомобиль Ока под внедорожник;
  • профильная труба для изготовления рамы;
  • ходовой узел от «Нивы»;
  • рулевой блок, можно от ВАЗ-2109;
  • специальные шины.

На первом этапе создают раму из профильной трубы. Для начала, разрабатывают подробную схему, после чего доверяют работу опытному сварщику, который гарантированно обеспечит качество всех соединений. Далее, монтируют раздаточную коробку с ее подключением к соответствующим механизмам машины.

В качестве подвески рекомендуется использовать рессоры. Пружины не исключают, но они существенно усложнят рамную конструкцию. Чтобы смонтировать увеличенные колеса, срезают крылья, иначе установить шины большего диаметра не получится. «Ходовка» от «Нивы» обеспечит идеальную работу транспортного средства по бездорожью. После того как внедорожник «Ока» будет готов, проводят тестовые и полевые испытания в несколько этапов, начиная с легкого бездорожья и малых скоростей.

На крыше оборудован багажник, там лопата, домкрат и пр. Есть воздухозаборник, короб защитный по днищу, герметизация.

На крыше оборудован багажник, там лопата, домкрат и пр. Есть воздухозаборник, короб защитный по днищу, герметизация.

Источник:

Машина для бездорожья готова!

Плюсы и минусы

Как свидетельствуют отзывы пользователей, у рассматриваемого вездехода имеются не только преимущества, но и недостатки. Среди них:

  1. Увеличение расхода масла, особенно если практикуется преодоление водных препятствий.
  2. Резина на колесах быстрее изнашивается.
  3. Требуется дополнительная проверка сварных швов, поскольку в некоторых случаях возникают перекосы и другие проблемы с рамной частью.

Все детали и механизмы желательно покрыть специальным защитным составом или покрасить, во избежание появления коррозийных процессов. Если соединения выполнены негерметично, вода будет попадать внутрь машины, что со временем вызовет соответствующие проблемы.

Эксплуатация внедорожника "Ока"

Полноприводная Ока

Для создания этого уникального вездехода были использованы такие доноры, как Ока, по привычке отдавшая свой кузов, УАЗ, подарившая внедорожнику крепкие мосты, а также Нива с ее выносливой раздаточной частью.

Полноприводный снегоболотоход

Что касается особенностей сборки, то среди них стоит выделить отстоящие от кузова колеса с покрышками от КрАЗа, посаженные на диски с вылетом, урезанные на два листа рессоры от Волги и ее же рулевое, которое хоть и не дало легких витков, зато обошлось в ноль, в отличие от запланированного ранее дорогостоящего гидроусилителя.

Передок снегоболотохода

Не обошлось и без слабых сторон, которыми оказались быстро выходящие из строя шрусы, в результате чего владельцу всегда приходится возить с собой запаску.

Тюнинг подвески

При переделке “Оки” во внедорожник улучшение ходовых характеристик является первостепенной задачей автовладельца, поскольку штатная подвеска оставляет желать лучшего. С этой целью устанавливаются газо-масляные амортизаторы, повышающие управляемость и устойчивость автомобиля.

Менять штатные пружины не стоит, поскольку улучшенные модификации быстро выходят из строя. При переделке “Оки” на 13-колеса устанавливают резину соответствующего размера.

Для создания внедорожника производится лифтинг подвески при помощи специального набора или установки под пружины проставок. В результате задняя часть автомобиля поднимается, однако требуется доработка креплений амортизаторов.

2667349 - Переделка оки для бездорожья своими руками

В завершение

Сложно представить, что «Ока» может выступать в качестве вездехода. Тем не менее смекалка и находчивость позволяют сотворить из этой «малышки» настоящего покорителя бездорожья. Полноценные внедорожники российского производства, не говоря уже о грандах зарубежного изготовления, стоят очень дорого. Переделка «малолитражки» в вездеход также требует немалых затрат. Однако многие потребители уверены, что «игра стоит свеч». Во-первых, трансформацию можно проводить поэтапно. Во-вторых, без проблем можно найти запасные части, а также использовать подручные средства и детали от нерабочих автомобилей.

Среди самых популярных самодельных версий вездеходной «Оки» отмечают «универсалы». В их основе лежат пневматические колеса низкого давления. Оригинальностью отличаются модели на гусеничном ходу, которые отлично подходят для заснеженных и песчаных территорий.

Поэтапное создание вездехода для бездорожья

Расскажем о самых интересных моментах создания этого вездехода. Изначально автор решил поставить двигатель от ИЖ поперек. От агрегата был направлен цепной вал на коробку передач. Звезда для него тоже использовалась от автомобиля ИЖ.

Затем внимание переключилось на подвеску. Для передней была позаимствована идея Виталия Мазуркевича. Но автор вездехода решил ее модернизировать. Для его детища оказалось достаточно три поперечные рессоры, а не четыре.

На работу над задней подвеской понадобились рессоры от «Москвича». Дополнительно разработчик поработал над реактивной тягой, позаимствованной у «Нивы». Есть у вездехода и неплохая амортизация. Для нее не пришлось изобретать ничего: автор решил использовать штатные амортизаторы от «Волги».

После этих работ изобретателю пришлось вернуться к силовому агрегату. Он установил двигатель внутреннего сгорания от автомобиля ОКА и не пожалел впоследствии об этом. Однажды правда пришлось воспользоваться услугами эвакуатора, но это случилось не из-за двигателя.

Интересно, что внутри салона автор сумел сделать даже два спальных места. Чтобы люди не мерзли во время отдыха, стены обшиты туристическими ковриками, а обогревателем служит печка-буржуйка.
